Phân biệt khe nhiệt khe lún cần dựa trên vị trí, chức năng, cấu tạo và khả năng chuyển vị. TNCONS chia sẻ cách nhận biết và xử lý đúng từng loại khe trong công trình.
Các loại khe trong xây dựng dân dụng là gì và vì sao cần bố trí?
Các loại khe trong xây dựng (gồm khe nhiệt, khe lún, khe kháng chấn) là khoảng hở kỹ thuật phân tách công trình thành các khối độc lập. Việc bố trí này giải tỏa ứng suất nội tại do co ngót nhiệt độ, sự chênh lệch tải trọng và biến dạng móng, giúp ngăn ngừa nứt gãy và sụp đổ kết cấu bê tông.
Trong thiết kế kết cấu nhà cao tầng lẫn nhà dân dụng, bê tông cốt thép là vật liệu bị tác động mạnh mẽ bởi nhiệt độ và tải trọng đất nền. Việc nắm vững khái niệm các loại khe trong xây dựng giúp kiến trúc sư và kỹ sư đưa ra giải pháp giải tỏa ứng suất tối ưu. Tuy nhiên, trên thực tế, việc nhầm lẫn khái niệm khiến nhiều bác thợ thi công sai bản vẽ. Khi xử lý thực tế tại hiện trường, việc phân biệt khe nhiệt khe lún đóng vai trò cực kỳ then chốt để xác định đúng phương án gia cố và chống thấm triệt để.
Bản chất vật lý của sự chuyển vị trong kết cấu bê tông
Bê tông có đặc tính giãn nở khi nhiệt độ tăng và co lại khi nhiệt độ giảm. Khi công trình có chiều dài mặt bằng lớn, tổng lượng biến dạng nhiệt tích tụ ở hai đầu khối nhà là rất lớn. Nếu không được giải phóng tự do, lực xé nội tại này sẽ vượt quá khả năng chịu kéo của bê tông, gây nên các rãnh nứt dọc kéo dài từ mái xuống sàn. Việc phân biệt khe nhiệt khe lún giúp kỹ sư tính toán được độ rộng khe hở chính xác để bê tông “thở” tự nhiên mà không gây nứt gãy.
Tác hại nghiêm trọng khi không phân biệt khe nhiệt khe lún trong thi công
Nhiều công trình dân dụng bị gãy kết cấu móng hoặc nứt ngang tường do đội thợ thi công nhầm lẫn giữa khe co giãn nhiệt và khe lún. Khi không phân biệt khe nhiệt khe lún, người thợ có thể chỉ cắt rãnh trên phần thân bê tông mà lại bỏ qua phần móng ở khu vực đất nền yếu. Kết quả là khi móng lún lệch, lực cắt tập trung xé rách toàn bộ màng chống thấm và làm gãy khung dầm. Do đó, hiểu rõ cách phân biệt khe nhiệt khe lún chính là chìa khóa bảo vệ dòng vốn đầu tư cho ngôi nhà.
Hướng dẫn phân biệt khe nhiệt khe lún và khe co giãn chuẩn kỹ thuật
Sự khác biệt cốt lõi để phân biệt khe nhiệt khe lún: Khe nhiệt (khe co giãn) chỉ cắt qua phần thân công trình (từ sàn, tường lên mái, không cắt móng) để triệt tiêu biến dạng nhiệt độ. Khe lún cắt đứt toàn bộ công trình từ mái, thân xuống qua cả hầm và móng để chống lệch lún.
Để giúp quý khách hàng dễ hình dung và áp dụng vào dự án của mình, dưới đây là bảng tổng hợp các tiêu chí kỹ thuật nhằm phân biệt khe nhiệt khe lún một cách trực quan nhất. Dựa vào bảng này, bạn có thể dễ dàng kiểm tra bản vẽ thiết kế công trình.
| Tiêu chí kỹ thuật | Khe nhiệt (Khe co giãn) | Khe lún |
| Vị trí cắt kết cấu | Chỉ cắt qua phần thân (không cắt hầm, móng) | Cắt qua toàn bộ (Thân, sàn, hầm và móng) |
| Nguyên nhân tạo khe | Sự co giãn nở nhiệt của bê tông | Sự chênh lệch tải trọng hoặc địa chất móng |
| Khoảng cách bố trí | Thông thường từ 35m – 50m | Tùy thuộc khối nhà, quy phạm > 24m |
| Bề rộng tiêu chuẩn | Thường từ 20mm – 50mm | Thường từ 20mm – 100mm trở lên |
Khi xem xét bảng so sánh, điểm quan trọng nhất trong việc phân biệt khe nhiệt khe lún chính là vị trí dừng lại của đường cắt kết cấu.
So sánh vị trí cắt kết cấu: Thân công trình hay toàn bộ móng?
Điểm khác biệt căn bản nhất để phân biệt khe nhiệt khe lún nằm ở phạm vi chia cắt kết cấu:
- Khe nhiệt (khe co giãn): Đường khe bắt đầu từ một vị trí bất kỳ trên thân công trình, cắt qua dầm, sàn, tường và mái, nhưng dừng lại ngay trên đỉnh móng. Phần móng bê tông cốt thép bên dưới vẫn giữ nguyên sự liên tục khối.
- Khe lún: Đường khe chạy xuyên suốt từ điểm cao nhất của mái, cắt qua tất cả các tầng sàn, tường ngoài, vách hầm và xẻ đứt hoàn toàn đài móng/giằng móng bên dưới. Nhờ đó, hai khối nhà liền kề trở thành hai thực thể độc lập hoàn toàn về mặt chịu lực.
Khi khảo sát hiện trường, kỹ sư luôn dựa vào dấu hiệu này để phân biệt khe nhiệt khe lún trước khi đưa ra phương án chống thấm khe giáp ranh.
So sánh nguyên nhân hình thành: Biến dạng nhiệt hay sự lún lệch?
Nguyên nhân vật lý là căn cứ thứ hai để phân biệt khe nhiệt khe lún:
- Khe nhiệt sinh ra nhằm giải quyết bài toán biến dạng co ngót do thời tiết. Khí hậu nhiệt đới nóng ẩm tại Việt Nam làm bê tông liên tục biến đổi thể tích.
- Khe lún lại xuất hiện do tác động của trọng lực và địa chất. Khi một bên khối nhà nặng 20 tầng đặt bên cạnh khối nhà 5 tầng, lực nén xuống nền đất hoàn toàn khác nhau.
Nếu bạn không phân biệt khe nhiệt khe lún đúng nguyên nhân, việc chọn sai cấu tạo khe co giãn sẽ khiến khe bị xé rách ngay khi có sự chuyển vị lún lệch xảy ra.
So sánh khoảng cách bố trí và quy chuẩn kỹ thuật TCVN
Theo tiêu chuẩn thiết kế bê tông cốt thép TCVN 5574:2012 và TCVN 9345:2012, khoảng cách giữa các khe biến dạng được quy định rất rõ ràng:
- Đối với kết cấu khung bê tông toàn khối che chắn bởi bức xạ mặt trời, khoảng cách khe nhiệt tối đa là 50m.
- Đối với khe lún, khoảng cách phụ thuộc vào tính chất thay đổi của nền đất và sự chênh lệch khối lượng kiến trúc, thường quy phạm khoảng cách lớn hơn 24m hoặc tại ranh giới giữa hai loại móng khác nhau.
Việc tuân thủ quy chuẩn giúp kỹ sư dễ dàng phân biệt khe nhiệt khe lún ngay trên bản vẽ xin phép xây dựng.
Xem thêm dịch vụ: Tư vấn giải pháp và thi công lắp đặt khe co giãn
Chi tiết cấu tạo khe co giãn và các giải pháp chống thấm triệt để

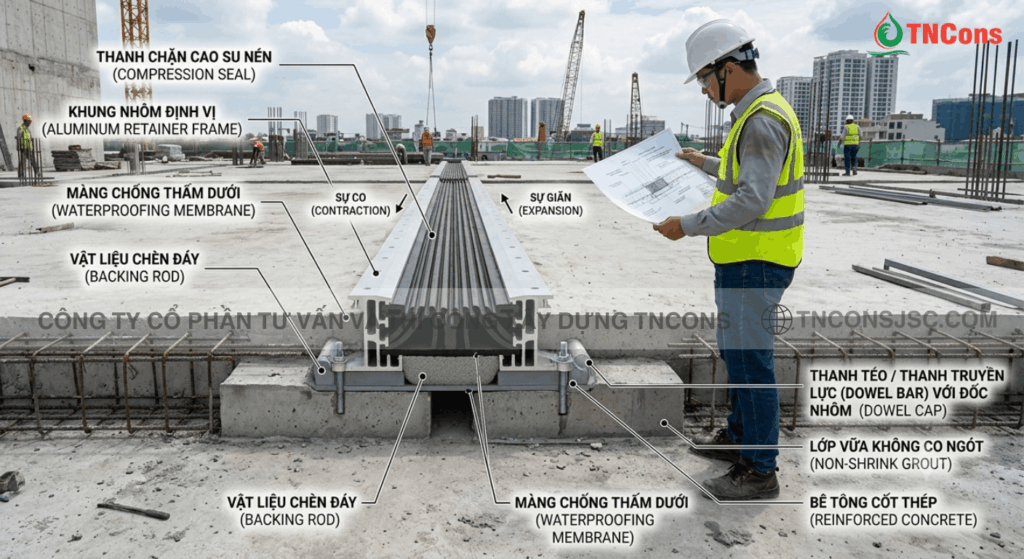

Cấu tạo khe co giãn tiêu chuẩn bao gồm: khoảng hở kết cấu (20-50mm), lớp xốp chèn khe Backer Rod, chất trám khe đàn hồi Polyurethane/Silicone, kết hợp thanh cản nước Waterstop hoặc băng dán co giãn Sika Combiflex chịu lực xé, chịu áp lực nước cao.
Thiết kế đúng cấu tạo khe co giãn là điều kiện cần, nhưng thi công chống thấm khe co giãn đúng kỹ thuật mới là điều kiện đủ để công trình không bị rò rỉ nước. Qua hàng trăm dự án xử lý sự cố, TNCONS nhận thấy nhiều đơn vị thi công do không phân biệt khe nhiệt khe lún nên đã dùng sai vật liệu trám trét cứng, dẫn đến việc vữa trát bị bung nổ sau một mùa hè.
Yêu cầu vật liệu chèn, trám khe và màng đàn hồi chuyên dụng
Để chống thấm hiệu quả sau khi đã phân biệt khe nhiệt khe lún, hệ thống vật liệu xử lý bắt buộc phải đáp ứng tính năng biến dạng co giãn liên tục:
- Thanh đệm xốp (Backer Rod): Định hình độ sâu của keo trám khe, ngăn không cho keo dính vào đáy khe (nguyên tắc bám dính 2 điểm).
- Keo trám khe Polyurethane (PU sealant): Độ đàn hồi > 600%, chịu được tác động trực tiếp từ tia UV và thời tiết khắc nghiệt.
- Băng dán khe co giãn (Sika Combiflex SG hoặc Joaboa NRB): Dán đè lên mặt khe bằng keo Epoxy chuyên dụng Sikadur 731, chịu được sự chuyển vị cực lớn của khe lún và khe nhiệt.
Kỹ sư TNCONS luôn căn cứ vào bước phân biệt khe nhiệt khe lún để chỉ định đúng độ dày băng dán cho từng vị trí vách hầm hay sàn mái.
Quy trình thi công xử lý khe biến dạng ngăn nước tuyệt đối từ TNCONS
Tại công trình Tòa Alpha, Beta – Trường Đại học FPT Hòa Lạc và Tòa nhà văn phòng gỗ quốc gia (Bắc Từ Liêm, Hà Nội), TNCONS đã áp dụng quy trình xử lý khe chuyên sâu.
- Vệ sinh bề mặt: Đục bỏ bê tông yếu, dùng máy mài đĩa kim loại làm sạch bề mặt hai bên mép khe đạt tiêu chuẩn độ nhám.
- Đặt thanh xốp Backer Rod: Chèn thanh xốp tròn xuống khe với độ sâu bằng 1/2 chiều rộng khe.
- Bơm keo trám khe PU: Sử dụng súng bơm keo chuyên dụng, miết phẳng bề mặt keo.
- Dán băng Sika Combiflex SG: Trộn keo Epoxy Sikadur 731 trét hai bên mép khe, dán băng cao su đàn hồi lên trên và phủ lớp keo bảo vệ.
Nhờ việc khảo sát tỉ mỉ và phân biệt khe nhiệt khe lún từ ban đầu, các dự án do TNCONS thực hiện luôn đạt độ bền chống thấm trên 15 năm.
Trả lời thắc mắc: Khi nào dùng khe lún cho nhà phố và chung cư?
Bạn cần dùng khe lún khi: công trình có sự chênh lệch tầng cao lớn (ví dụ khối đế 3 tầng liền kề tháp 25 tầng), xây dựng trên hai nền đất có sức chịu tải khác nhau, hoặc khi mở rộng công trình mới đấu nối sát vào khối nhà cũ.
Nhiều chủ nhà phố thường thắc mắc liệu công trình dân dụng nhỏ có cần làm khe lún hay không. Thực tế cho thấy, ngay cả đối với nhà phố 4-5 tầng, nếu xây sát nhà liền kề hoặc mở rộng thêm giếng trời, việc phân biệt khe nhiệt khe lún vẫn cực kỳ quan trọng để tránh tranh chấp hư hỏng tài sản.
Trường hợp công trình chênh lệch khối lượng và tầng cao lớn
Khi thiết kế tổ hợp công trình bao gồm khối đế thương mại thấp tầng và tháp chung cư cao tầng, tải trọng tác động lên móng ở hai khu vực này chênh lệch hàng nghìn tấn. Nếu không có khe lún chia cắt hoàn toàn từ móng đến mái, khối cao tầng khi lún xuống sẽ kéo gãy dầm và sàn của khối thấp tầng. Trong trường hợp này, kiến trúc sư không thể dùng khe nhiệt thay thế vì khe nhiệt không cắt móng. Việc hiểu rõ phân biệt khe nhiệt khe lún giúp chủ đầu tư duyệt bản vẽ đúng tiêu chuẩn an toàn.
Trường hợp địa chất nền móng không đồng nhất giữa các phân đoạn
Tại nhiều khu vực ven sông hoặc vùng đất lấp, dải địa chất bên dưới móng công trình có thể thay đổi đột ngột từ đất sét cứng sang dải cát chảy. Hoặc khi bạn xây thêm một khối nhà mới nối vào khối nhà cũ đã ổn định độ lún từ 10 năm trước. Lúc này, câu trả lời cho câu hỏi khi nào dùng khe lún là bắt buộc phải bố trí ngay tại vị trí tiếp giáp. Việc phân biệt khe nhiệt khe lún giúp bạn lựa chọn đúng phương án thi công khe giáp ranh giữa hai nhà liền kề mà không ảnh hưởng đến kết cấu cũ.
Các kỹ sư TNCONS khi tham gia dự án Biệt thự đảo Ecopark hay Khách sạn Dân Tộc (Đội Cấn, Hà Nội) luôn đánh giá kỹ lưỡng yếu tố địa chất để tư vấn giải pháp chống thấm khe lún tối ưu nhất.
Việc hiểu đúng và phân biệt khe nhiệt khe lún không chỉ là bài toán trên bản vẽ của các kỹ sư kết cấu, mà còn là yếu tố quyết định sự bền vững lâu dài của mọi công trình dân dụng lẫn công nghiệp. Bố trí đúng vị trí khe, chọn đúng cấu tạo khe co giãn và thi công bằng vật liệu chống thấm đàn hồi chất lượng cao sẽ ngăn chặn hoàn toàn nguy cơ nứt gãy, dầm xé và thấm dột.
Nếu công trình của quý vị đang gặp sự cố nứt rò rỉ nước tại khe co giãn, hoặc cần đơn vị chuyên nghiệp tư vấn giải pháp chống thấm khe giáp ranh, hãy liên hệ ngay với TNCONS. Chúng tôi sẵn sàng khảo sát hiện trường miễn phí, phân biệt khe nhiệt khe lún thực tế và đưa ra phương án xử lý triệt để với chi phí tối ưu nhất.
FAQs (Câu hỏi thường gặp)
- Q1: Sự khác nhau cơ bản để Phân biệt khe nhiệt khe lún là gì?
- A: Điểm khác biệt lớn nhất là vị trí cắt: khe nhiệt chỉ cắt phần thân bê tông từ sàn lên mái (không cắt móng), còn khe lún bắt buộc phải cắt đứt hoàn toàn từ mái xuống qua cả hệ thống hầm và đài móng.
- Q2: Nhôm che khe co giãn hay băng cao su đàn hồi tốt hơn?
- A: Nẹp nhôm hợp kim (như dòng NTT-KN) dùng để che phủ bảo vệ bề mặt hoàn thiện và tăng tính thẩm mỹ, còn băng cao su đàn hồi (Sika Combiflex) đóng vai trò chống thấm ngăn nước bên trong khe. Cả hai cần kết hợp đồng bộ.
- Q3: Khoảng cách giữa các khe co giãn nhiệt nhà bê tông cốt thép là bao nhiêu?
- A: Theo tiêu chuẩn TCVN 5574:2012, khoảng cách tối đa giữa các khe nhiệt là 35m – 50m đối với kết cấu khung bê tông toàn khối.
- Q4: Chi phí xử lý chống thấm khe co giãn bị rò rỉ nước có đắt không?
- A: Chi phí phụ thuộc vào độ rộng khe, vị trí (mái, vách hầm hay sàn) và loại băng dán đàn hồi được lựa chọn. TNCONS luôn khảo sát thực tế để tư vấn giải pháp tiết kiệm nhất.
